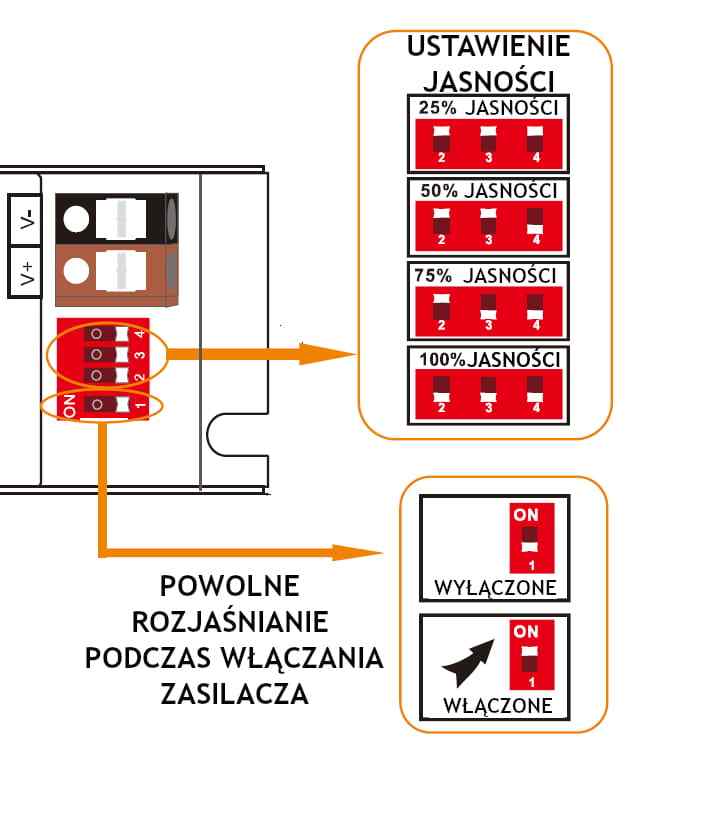

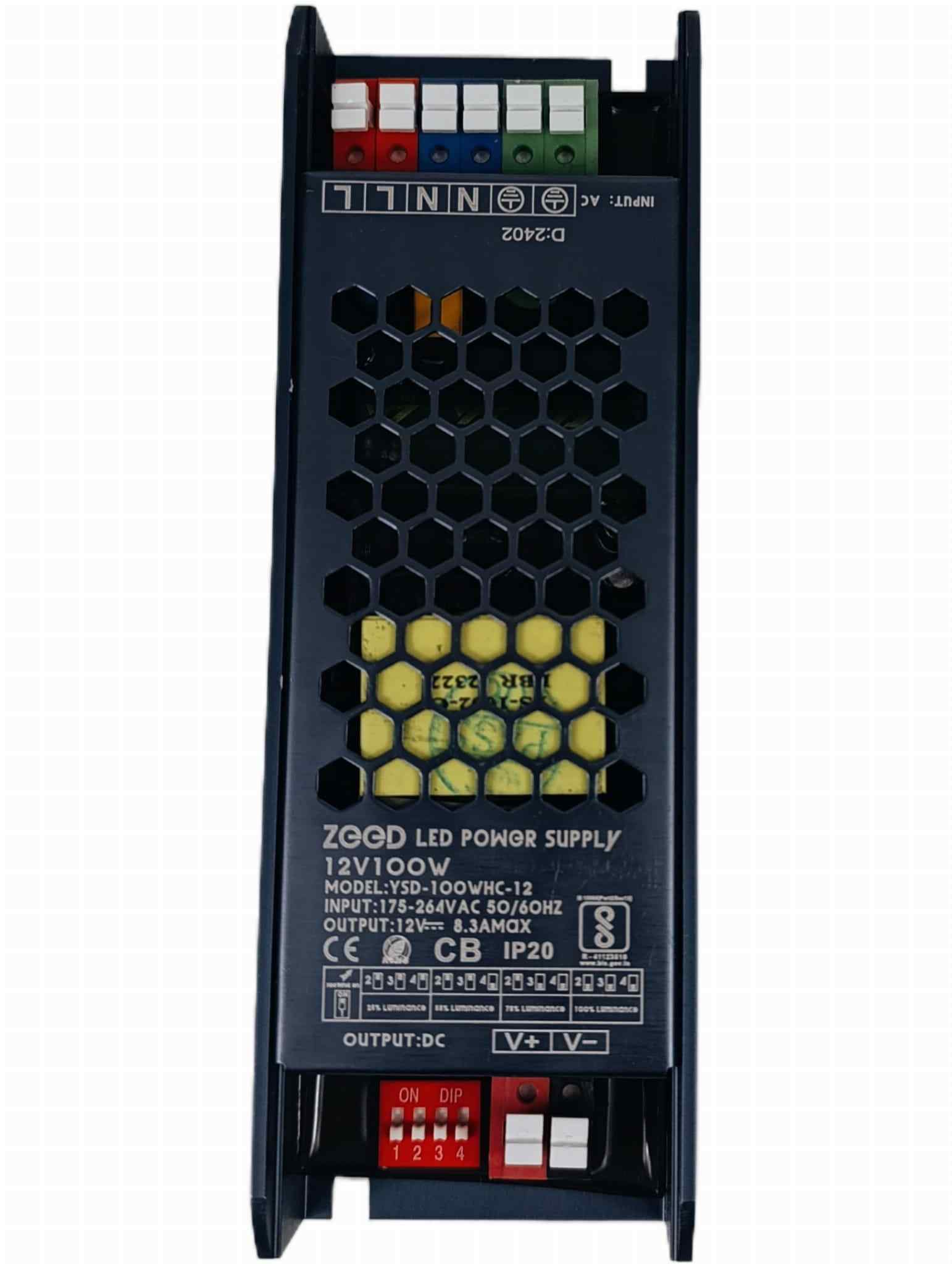

Zasilacz led 12v 8,5a 100w zeed100c12dim ip20 smooth regulacja jasności slim

Jak dobrać odpowiedni zasilacz?

W celu prawidłowego dobrania zasilacza do taśmy LED należy pomnożyć długość paska wyrażoną w metrach przez moc taśmy, a następnie dobrać zasilacz w zależności od mocy jaka nam wyszła z zapasem min. 10% - a zalecanym 20% w celu zagwarantowania długiej i bezawaryjnej pracy układu, chyba że producent taśm LED podaje inaczej.

*aby uzyskać maksymalną żywotnośc zasilacza należy użytkować go warunkach odpowiadających jego przeznaczeniu i nie przekraczać 80% maksymalnej mocy wyjściowej.

Instalacja:

1. Przed rozpoczęciem jakiejkolwiek pracy instalacyjnej lub konserwacyjnej odłącz zasilanie zasilacza od sieci. Upewnij się, że nie można go przypadkowo ponownie podłączyć.
2. Zachowaj odpowiednią wentylację wokół urządzenia i nie układaj na nim żadnych przedmiotów. Zachowaj również odstęp 10-15 cm, jeśli sąsiadujące urządzenie jest źródłem ciepła.
3. Umieszczanie w innych orientacjach niż standardowa lub działanie w wysokiej temperaturze otoczenia może zwiększyć temperaturę wewnętrznych podzespołów i wymagać zmniejszenia prądu wyjściowego. Prosimy zapoznać się z arkuszem specyfikacji, aby uzyskać optymalne położenie montażu i informacje dotyczące krzywej zmniejszenia prądu.
4. Prądowa wartość zatwierdzonego przewodu pierwotnego/wtórnego powinna być większa lub równa wartości zasilacza. Prosimy odnieść się do jego specyfikacji.
5. Dla zasilaczy LED z wodoodpornymi złączami, sprawdź, czy połączenie między jednostką a oprawą oświetleniową jest szczelne, aby woda nie mogła dostać się do systemu.

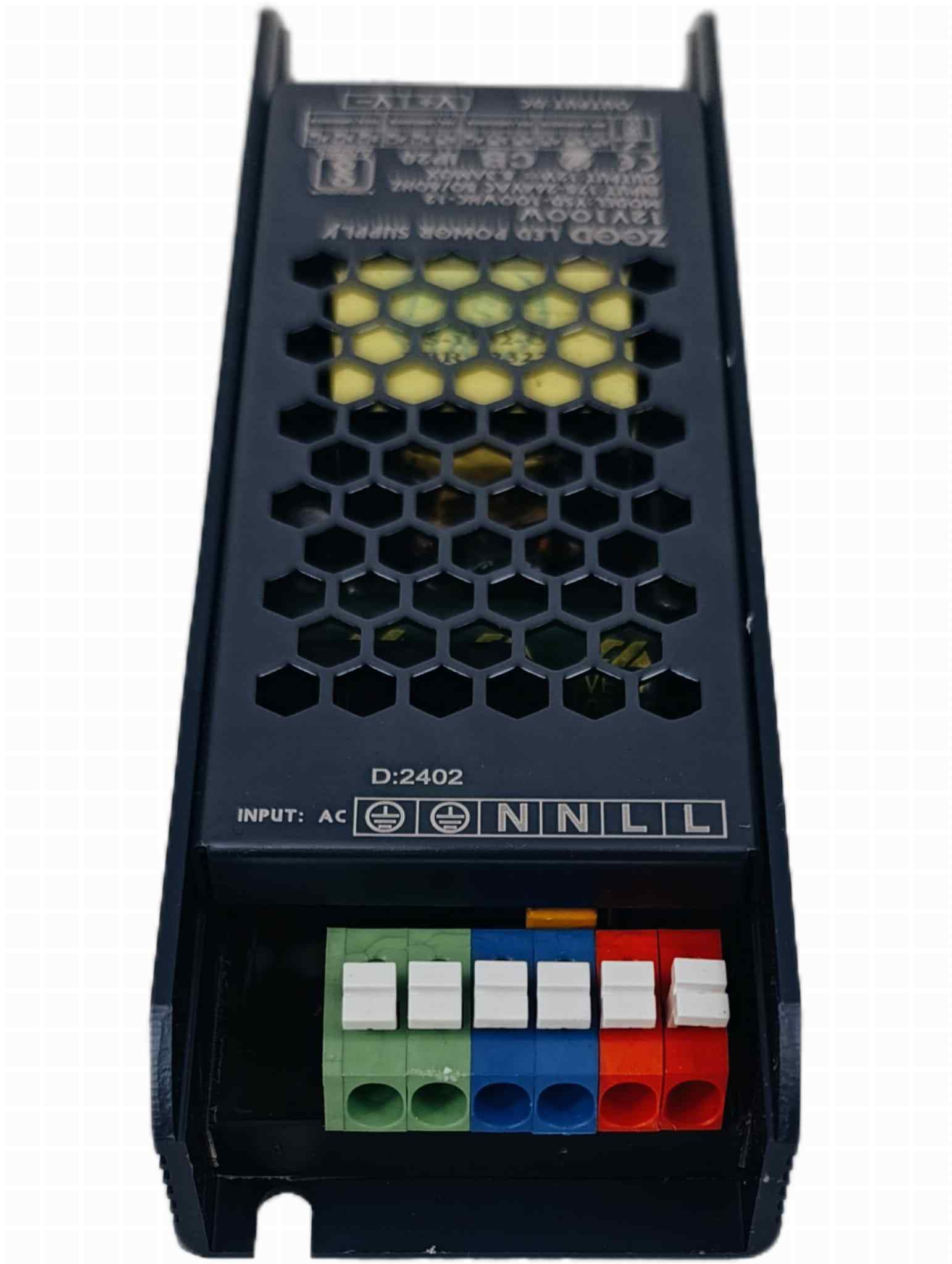

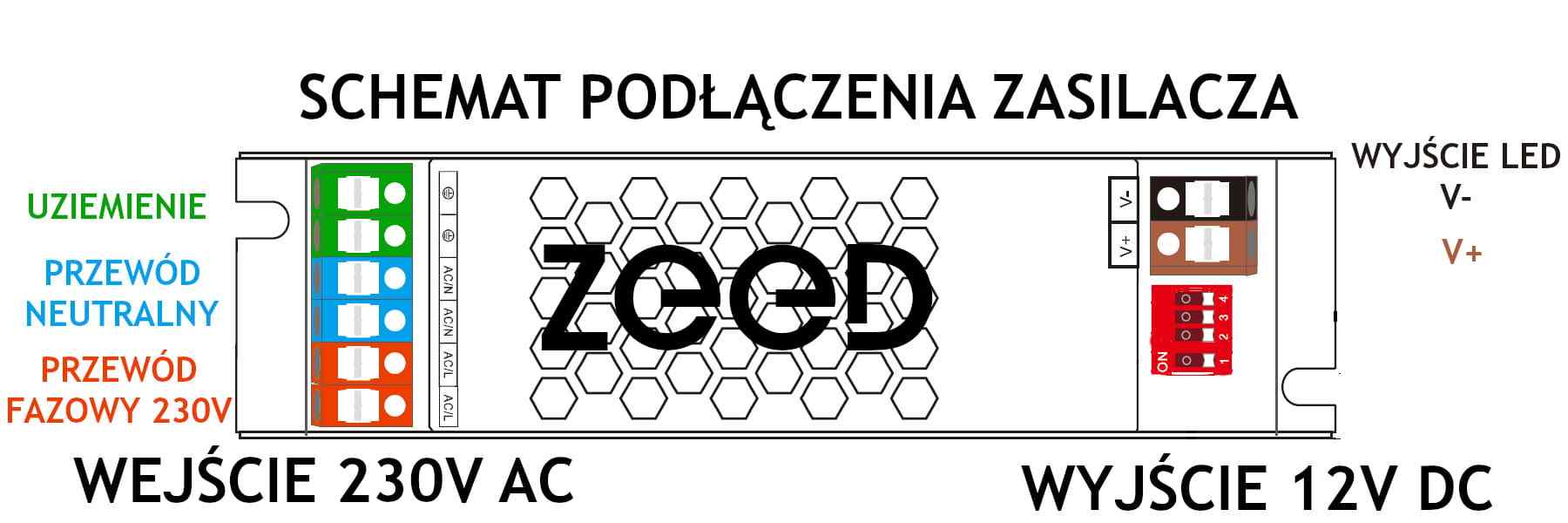

Podłączenie zasilacza do sieci

1. Należy przygotować kabel zasilający (3-żyłowy). UWAGA! Upewnij się czy przewody nie znajdują się pod napięciem.
2. Usuń izolację z końców przewodów (ok. 0.5 cm).
3. Wepnij przewody: fazowy( brązowy) do złącza L, neutralny (niebieski) do złącza N, ochronny (żółto-zielony) do FG.

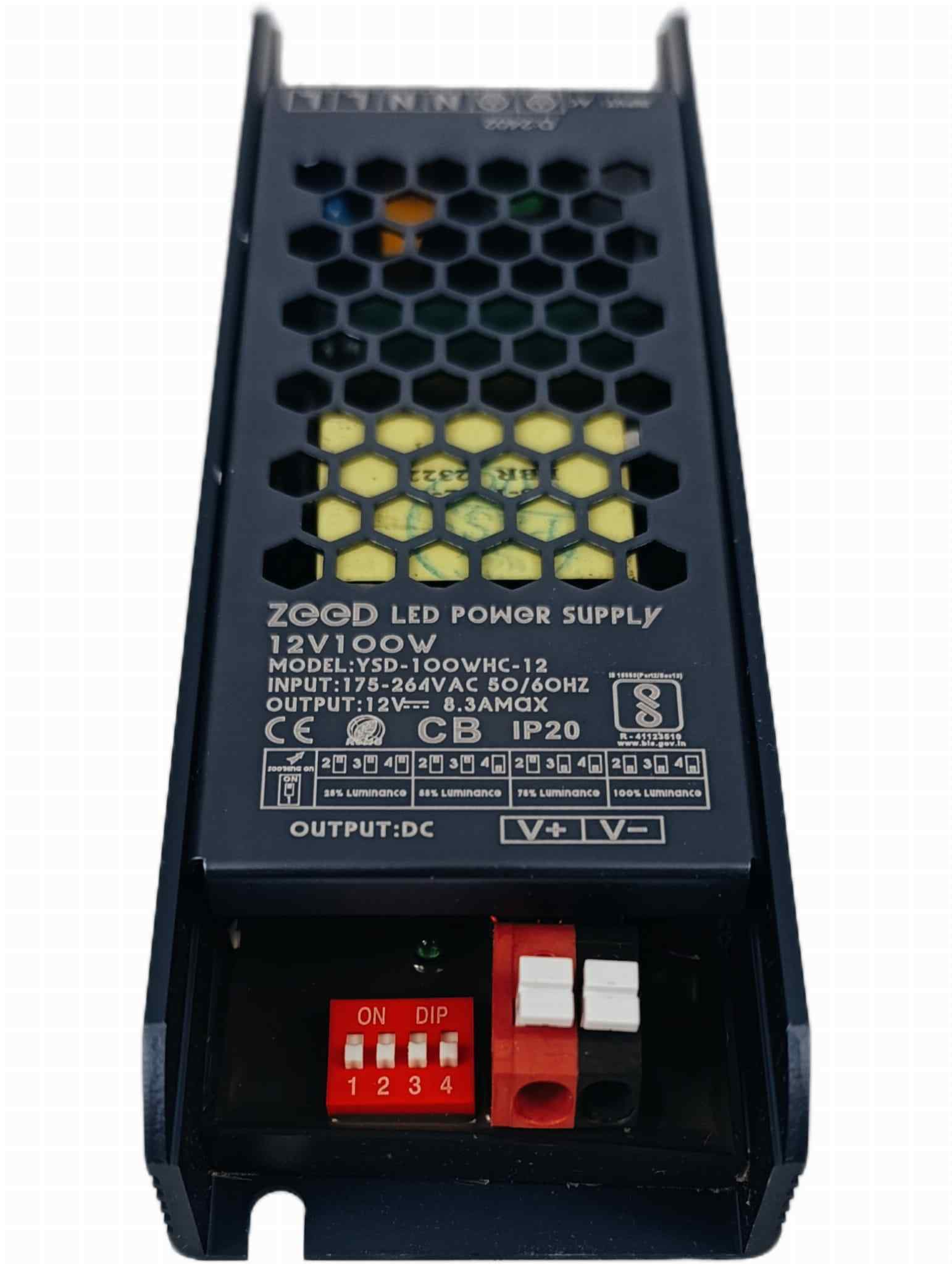

4. Wepnij przewody taśmy led V+ czerwony, V- czarny (kolory przewodów mogą się różnić)
5. Włącz zasilanie.
