Zasilacz led 12v 12,5a 150w zeedh150 ip20 cienki mini slim szybkozłączka

ZASILACZ LED 12V 12,5A 150W ZEEDH150 IP20

Wysokiej jakości zasilacz przeznaczony do działania wewnątrz pomieszczeń, głównie do zasilania taśm LED.

Zasilacz ma ultra cienkie wymiary co pozwala na jego montaż w miejscach o ograniczonej przestrzeni.

Zasilacz posiada wejścia i wyjścia na KLIK co ułatwia jego szybki montaż. Nie ma potrzeby użycia śrubokręta.

Dane techniczne:

• napięcie wyjściowe: 12V
• moc maksymalna: 150W
• model: ZEEDH150
• max. obciążenie prądowe na wyjściu: 12,5A

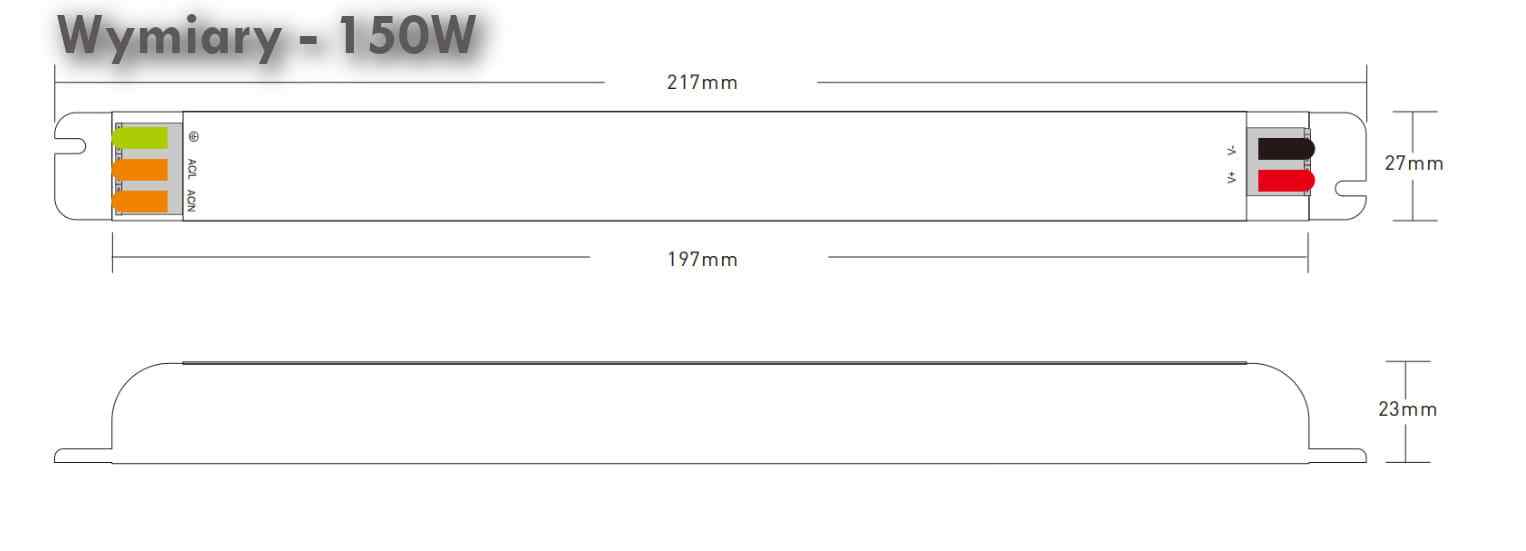

• wymiary: długość 217 mm x szerokość 27 mm x wysokość 23 mm
• typ napięcia wyjściowego: DC (stałe)
• typ napięcia wejściowego: AC (zasilanie sieciowe ~230V)
• sprawność: 92%
• Zakres napięcia wejściowego: 100~264V AC
• klasa szczelności: IP20 (niewodoodporne)
• zakres temperatury pracy: -30*C - +50*C
• Zabezpieczenia: przeciążeniowe, przeciwzwarciowe, nadnapięciowe
• materiał: obudowa metalowa
• chłodzenie: pasywne
• certyfikaty: CE. CB. TUV. SAA. BIS. ROHS
• spełnione normy: EMC: EN55015: 2013;EN61547: 2009; EN61000-3-2:2014; EN61000-3-3:2013
• normy bezpieczeństwa: IEC/EN61347;IEC/EN60950;IP20
• waga: ~200 g
• gwarancja: 3 lata*

Jak dobrać odpowiedni zasilacz?

W celu prawidłowego dobrania zasilacza do taśmy LED należy pomnożyć długość paska wyrażoną w metrach przez moc taśmy, a następnie dobrać zasilacz w zależności od mocy jaka nam wyszła z zapasem min. 10% - a zalecanym 20% w celu zagwarantowania długiej i bezawaryjnej pracy układu, chyba że producent taśm LED podaje inaczej.

*aby uzyskać maksymalną żywotnośc zasilacza należy użytkować go warunkach odpowiadających jego przeznaczeniu i nie przekraczać 80% maksymalnej mocy wyjściowej

Instalacja:

1. Przed rozpoczęciem jakiejkolwiek pracy instalacyjnej lub konserwacyjnej odłącz zasilanie zasilacza od sieci. Upewnij się, że nie można go przypadkowo ponownie podłączyć.
2. Zachowaj odpowiednią wentylację wokół urządzenia i nie układaj na nim żadnych przedmiotów. Zachowaj również odstęp 10-15 cm, jeśli sąsiadujące urządzenie jest źródłem ciepła.
3. Umieszczanie w innych orientacjach niż standardowa lub działanie w wysokiej temperaturze otoczenia może zwiększyć temperaturę wewnętrznych podzespołów i wymagać zmniejszenia prądu wyjściowego. Prosimy zapoznać się z arkuszem specyfikacji, aby uzyskać optymalne położenie montażu i informacje dotyczące krzywej zmniejszenia prądu.
4. Prądowa wartość zatwierdzonego przewodu pierwotnego/wtórnego powinna być większa lub równa wartości zasilacza. Prosimy odnieść się do jego specyfikacji.
5. Dla zasilaczy LED z wodoodpornymi złączami, sprawdź, czy połączenie między jednostką a oprawą oświetleniową jest szczelne, aby woda nie mogła dostać się do systemu.

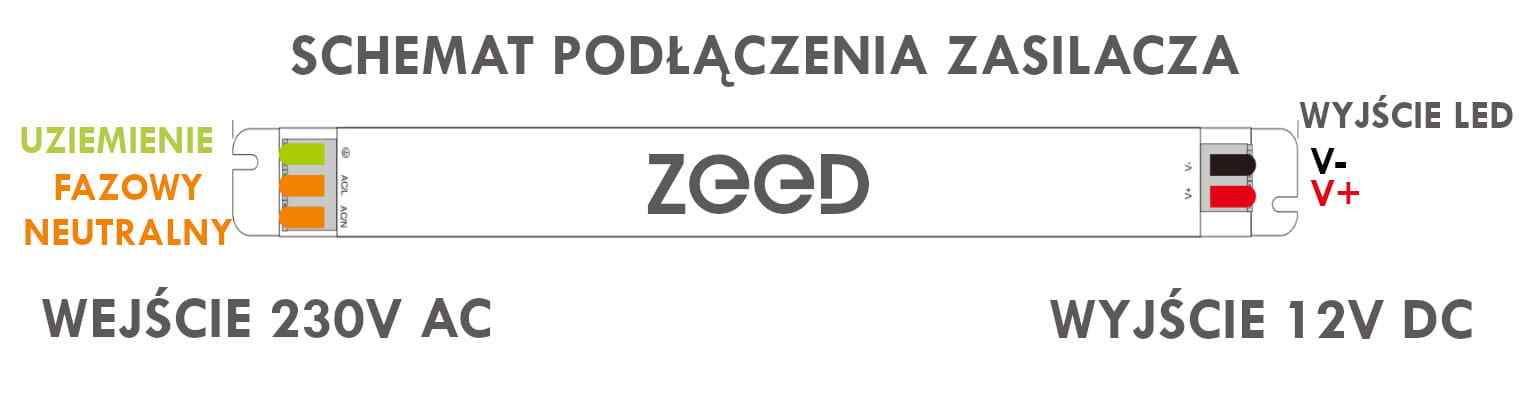

Podłączenie zasilacza do sieci

1. Należy przygotować kabel zasilający (3-żyłowy). UWAGA! Upewnij się czy przewody nie znajdują się pod napięciem.
2. Usuń izolację z końców przewodów (ok. 0.5 cm).

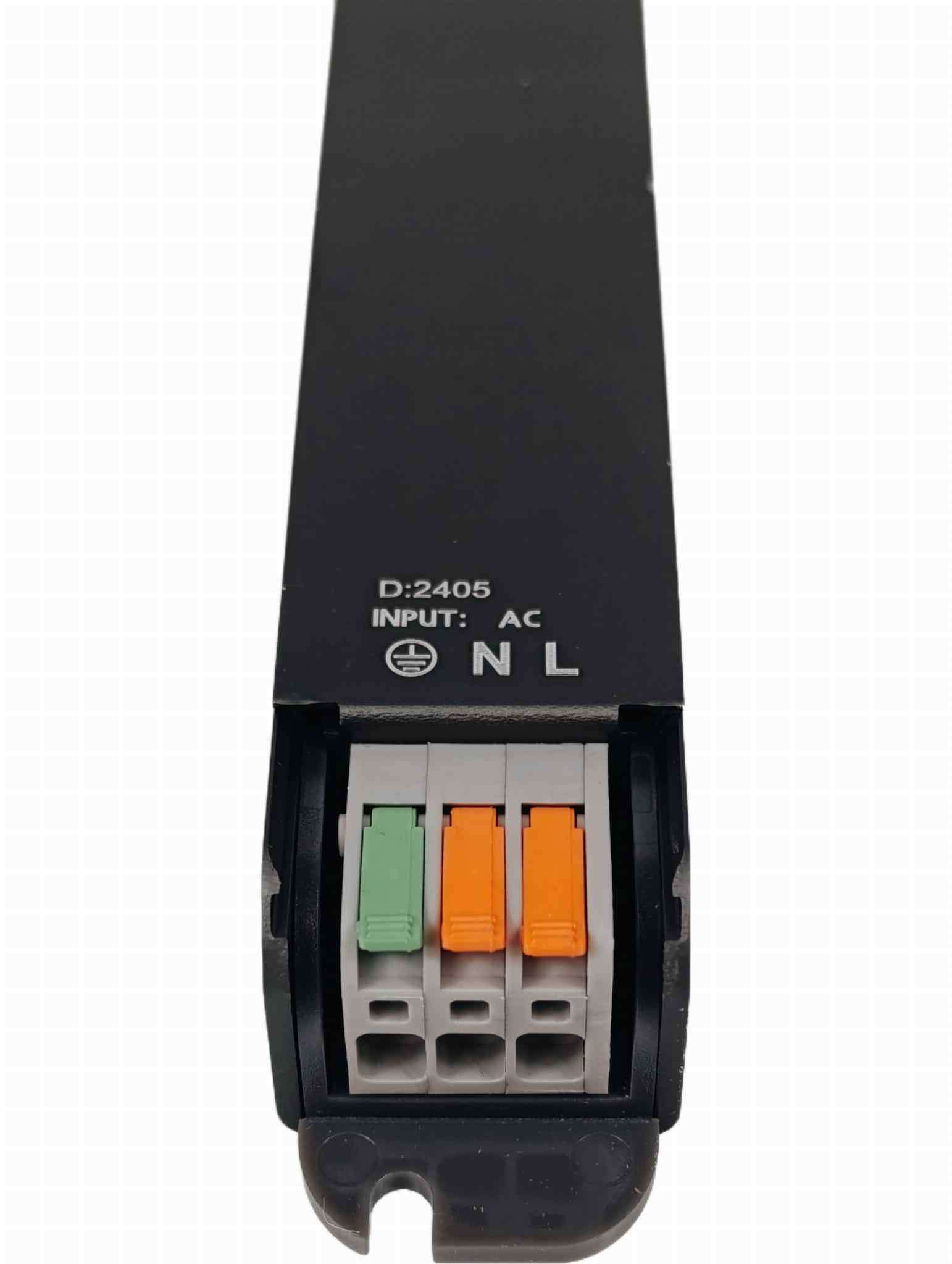

3. Wepnij przewody: fazowy( brązowy) do złącza L, neutralny (niebieski) do złącza N, ochronny (żółto-zielony) do FG.

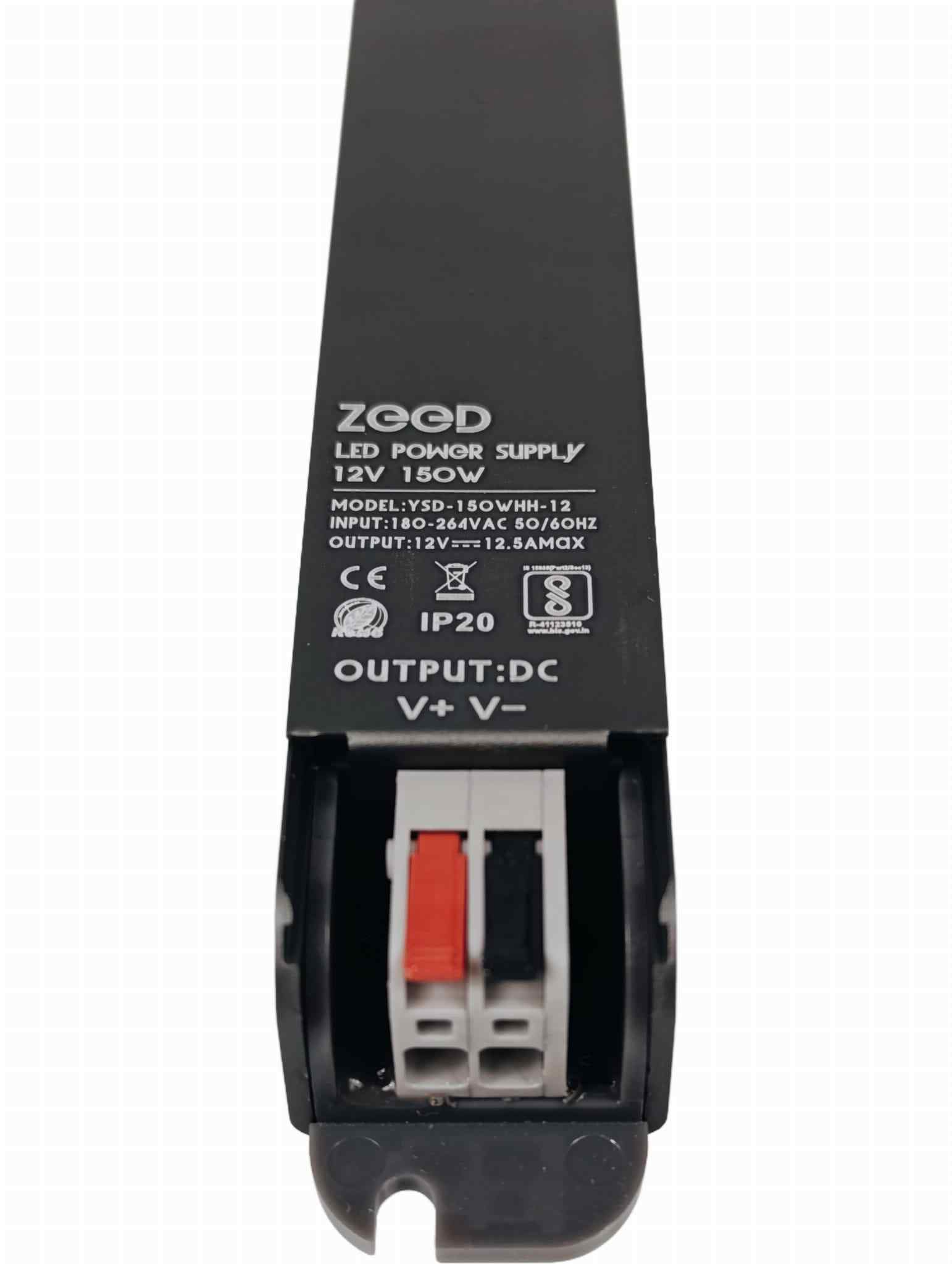

4. Wepnij przewody taśmy led V+ czerwony, V- czarny (kolory przewodów mogą się różnić)
5. Włącz zasilanie.
